23 septembre 2020

Fabrication d'un mini piano électrique

Ma fille de 5 ans m'a demandé de lui faire un mini piano électrique (7 touches). Alors c'est pas de la haute fidélité niveau son, plutôt du son midi des années 80, mais ça fait le job. Le design du piano a été fait par ma fille (une espèce de cœur).

IMG_20200921_111526



Le piano est fait en contreplaqué de 3mm découpé au laser, la partie électronique est constituée d'un arduino, de 7 boutons poussoir et d'un haut-parleur récupéré dans un pc fixe.

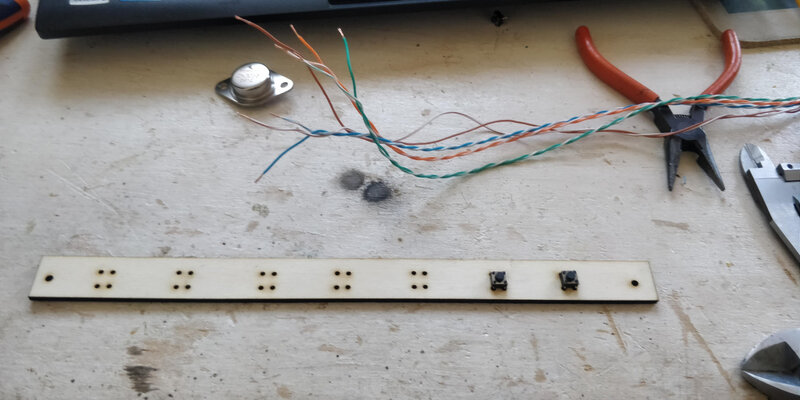

Insertion des 7 boutons poussoir

IMG_20200914_104944

IMG_20200914_113403



La plaque des boutons est ensuite fixée via 2 vis/écrous

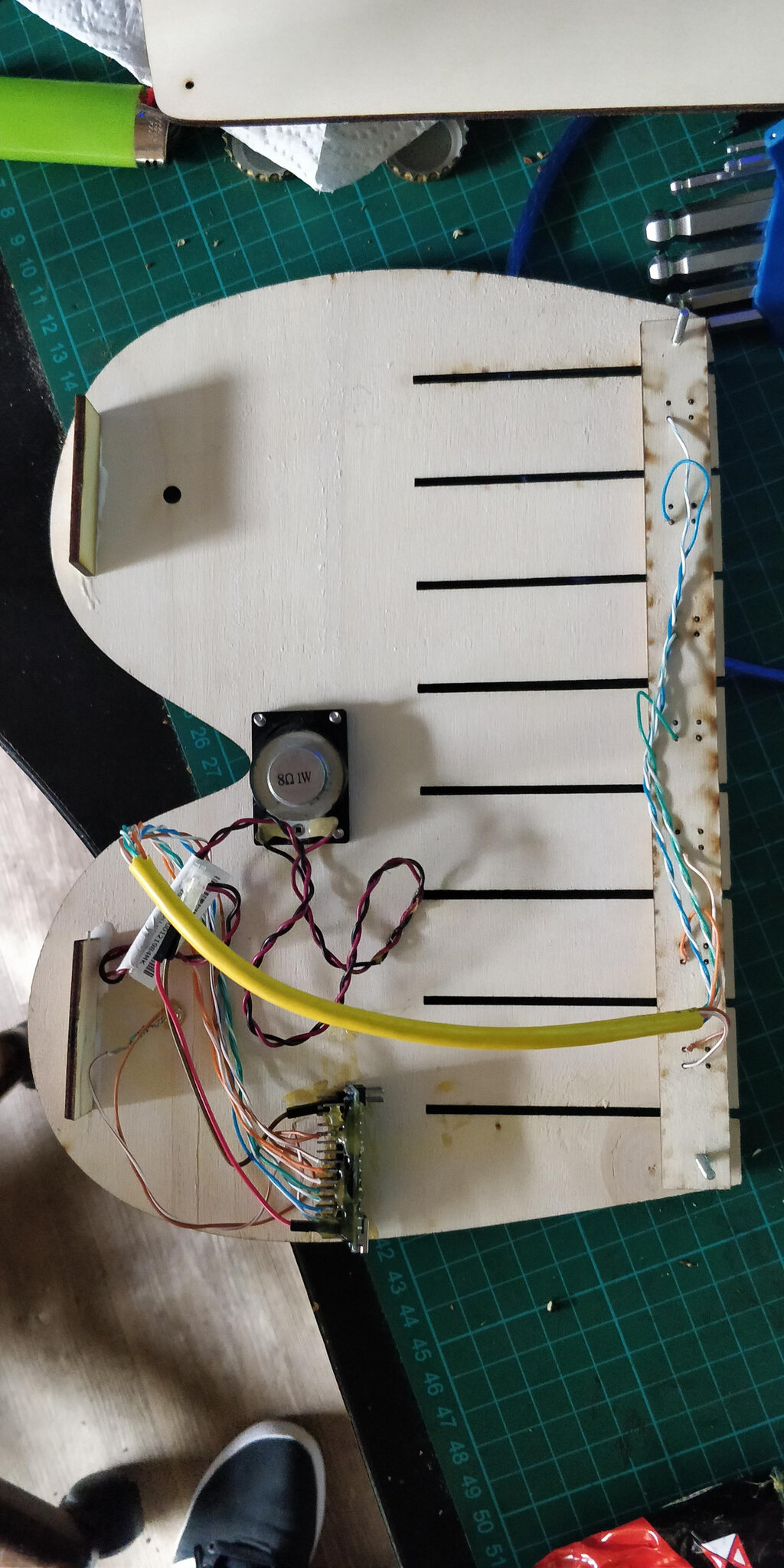

IMG_20200914_152443Envers du décor IMG_20200919_180919



Si certains ont envie de  faire ce piano, voici les plans 2d et le code de l'arduino à téléverser. Les boutons se connectent de la pin 4 (note Do) à 10 (note Si) et à la masse, le haut-parleur entre la masse et la pin 11 et la led (en série avec une résistance de 220 ohm qui s'allume à chaque fois que l'on appuie sur une touche.

code arduino: Arduino_Piano

Plan 2D (svg): PianoJo
