Ma fille a eu à Noël dernier le jeux Docteur Maboul, dès le lendemain toutes les pièces en plastique étaient perdues.. (faites des enfants qu'ils disaient!!! :-) )

J'ai donc voulu lui ré-imprimer les pièces pour qu'elle continue à jouer à ce grand jeux hautement intellectuel et qui va la précipiter vers la fac de médecine et qué s'appelerio quezac heu non Docteur Maboul.

Vu que je n'aime pas réinventer la roue, je me suis dit, chouette, allons sur un moteur de recherches 3D pour récupérer les fichiers 3D de ces pièces, mais malgré mes recherches je n'ai pas trouvé...

J'ai donc décidé de prendre la formule offensive(@Podium) et de créer moi même les pièces. Que faut-il pour créer les pièces 3D :

- Les dimensions approximatives d'au moins une pièce

- Une photo correctement prise (vue du haut et non de coté pour bien respecter les cotes des pièces)

- Un logiciel 3D (pour moi ça sera Sketchup)

- Une bière pour passer le temps (l'abus d'alcool, blablabla...)

Dans un premier temps, j'ai récupéré une photo des pièces sur le NET:

docteur-maboul-pieces-detachees-1099543108_L



Ensuite intégration de la photo dans Sketchup (au format jpg):



import



On positionne la 1ère pièce au plus proche du centreimport2

On fait ensuite la mesure d'une des pièces:mesure



On a ici une taille de la clef de 396,8mm ,ce qui est beaucoup trop grand, j'avais mesuré une hauteur d'environ 20mm. Si l'on fait une règle de 3 on s'aperçoit que la pièce est presque 20 fois trop grande (19,84 fois pour être précis!).

Petit calcul:, on va donc utiliser l'outil de redimensionement pour réduire la taille tout en gardant les proportions. L'outil exprime le redimensionnement avec une valeur 1.00 qui correspond à 100% ,et donc si l'on veut une pièce 20 fois moins grande on va diviser 100 par 20 ce qui donne 5% de la taille d'origine ou 0.05.

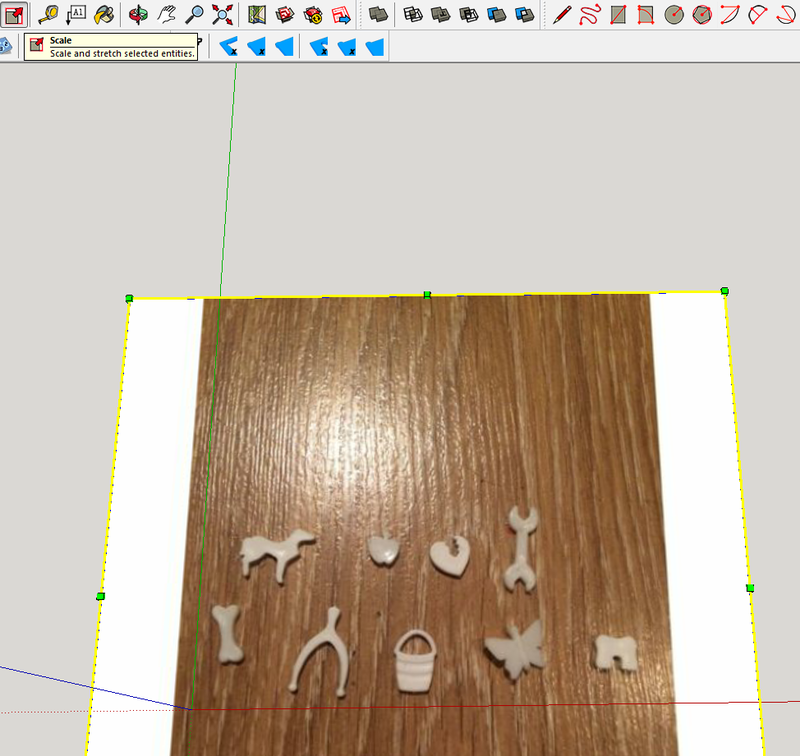

Pour ce faire, on sélectionne la photo (en cliquant sur la flèche avant de sélectionner l'image qui prendra ses contours en bleu) puis on va sélectionner l'outil de redimensionnement (ici c'est scale car mon Sketchup est en anglais):

scale

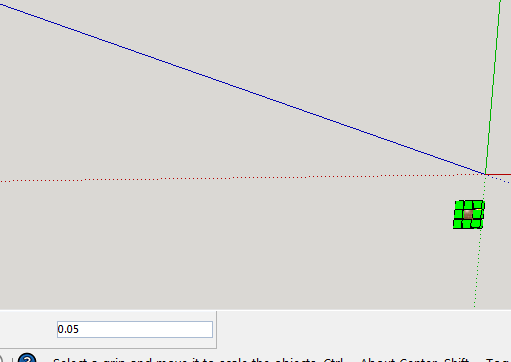

On va ensuite cliquer sur le bord en haut à droite pour garder les proportions ,et puis taper la valeur de 0.05 (on peut le faire à la souris mais il ne descend pas si bas...)

scale2



Un fois réduit on peut zoomer dessus

scale4



Puis déplacer au centrescale5

scale6

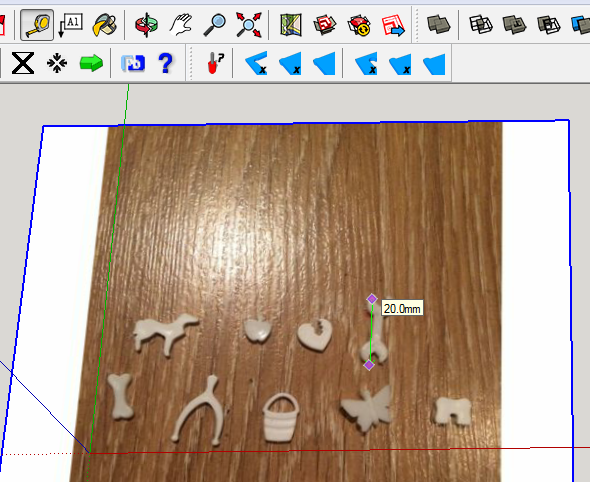

 On reprend l'outil mesure pour vérifier la hauteur de notre pièce

mesure2

Si besoin on re-dimensionne de nouveau la pièce.

Une fois la pièce à la bonne dimension, on choisi l'outil de dessin libre (ou trait ou cercle suivant les besoins).

dessin



On dessine les contours de la pièce en fermant bien le dessin

dessin2



Le dessin  prend alors une fois fermé une couleur bleu/grisdessin3



On fait la même chose pour toutes les piècesdessin4



On va maintenant donner du volume aux pièces en utilisant l'outil de d'extrusion et en appuyant une fois sur la touche Crtl, un plus doit apparaître sur l'outil signifiant que l'on fait une extrusion pleine.

extrusion

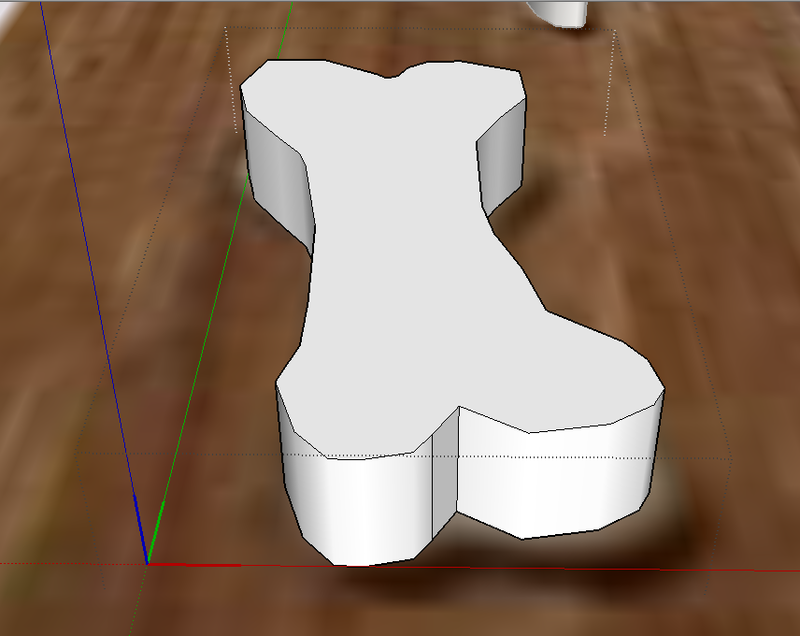

Une fois extruder la pièce doit devenir blanche et doit avoir une épaisseur.extrusion2



On fait la même chose pour toutes les pièces, on  s'apercoit ici que certaines pièces sont grises et d'autres blanches, on y reviendra plus tardextrusion3



Pour pouvoir imprimer une pièce dans une imprimante 3D, il faut que la pièce soit un solide (toute les faces doivent être fermées. Pour ça, on double clic sur la pièce souhaitée, touts les cotés doivent être bleus puis clic droit,  et enfin on sélectionne: faire un composantsolide

solide2



On va vérifier que notre pièce est bien un solide, clic droit infosolide3



La pièce est bien un solidesolide4



Ici on voit que la pièce n'est pas de la même couleur (gris)que les autres et les informations de la pièce affichent que c'est un composent et non un solide.

solide5pbSi l'on zoom, on s'aperçoit qu'il y a 3 traits en trop

solide7pb



On sélectionne les traits en trop puis on les effacesolide8pb



La pièce redevient blanche et est de nouveau un solidesolide9pb

 On peut également utiliser des outils comme Solid Inpector2 (qui est une extension à sketchup a charger)

solide6pb

solide10pb

solide11pb

 Maintenant que toutes les pieces sont des solides, on va pouvoir exporter chaque pièces dans un format compris par le logiciel des imprimantes 3D (Slider) au format stl.

stl

 Selectionner une pièce et faire un export STL

stl2

stl3

 Une fois imprimée voila le résultat

IMG_20171011_144435245



Voila également les pièces au format stl:

piece_docteur_Maboul

edit: rajout piece manquante : cote_de_rire

 Sinon il existe aussi des sites en ligne pour transformer les fichiers images en fichier svg (googoole est ton meilleur ami : jpg to svg), j'ai testé avec la photo que j'avais, mais le résultat n'était pas top. Mais cela peut fonctionner avec d'autres images.
